Comprendre les anneaux de soufflage et leurs applications industrielles

Dans le monde industriel, l'efficacité et la précision sont des priorités absolues. Les ingénieurs et responsables d'achat sont constamment à la recherche de solutions qui permettent d'améliorer les processus de production tout en réduisant les coûts et en optimisant l'utilisation des ressources. C'est dans ce contexte que les anneaux de soufflage se révèlent être des outils indispensables pour de nombreuses applications industrielles telles que le séchage, le refroidissement et le nettoyage.

Mais qu'est-ce qu'un anneau de soufflage, comment fonctionne-t-il, et pourquoi est-il si crucial pour certaines industries ? Cet article vous propose une introduction complète à ces dispositifs, en mettant en lumière leurs principes de fonctionnement et leurs usages.

Qu'est-ce qu'un anneau de soufflage ?

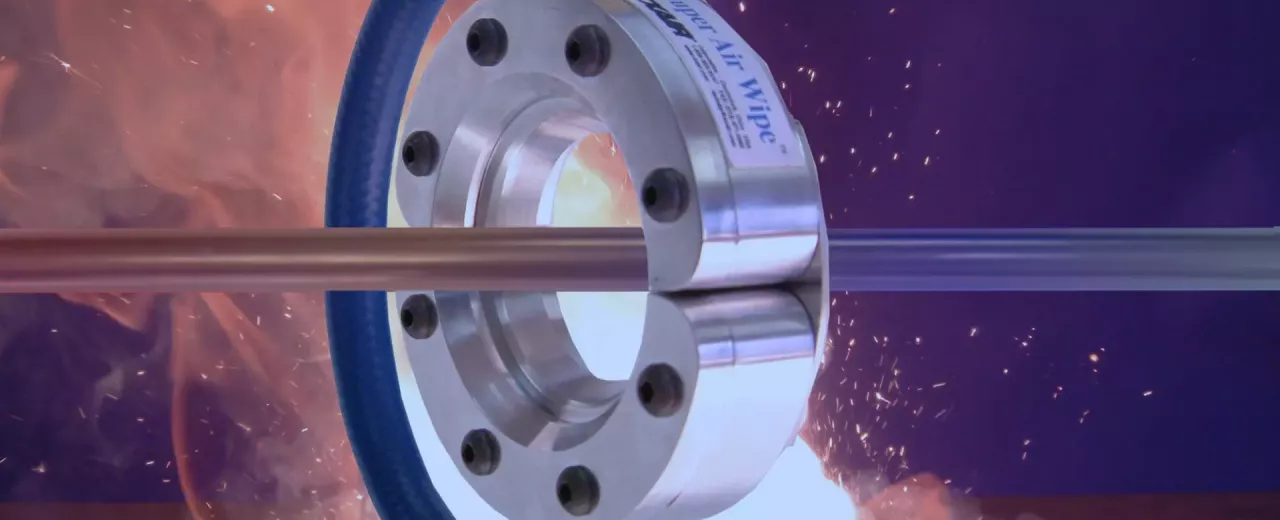

Un anneau de soufflage est un dispositif pneumatique conçu pour générer un flux d'air puissant et uniforme sur 360 degrés, autour d'un objet cylindrique ou profilé. Utilisé principalement dans les industries manufacturières, cet outil est capable de sécher, refroidir ou nettoyer des pièces en mouvement continu, telles que des tuyaux, des câbles ou toutes autres formes extrudées.

Le principe fondamental repose sur l'utilisation de l'air comprimé qui est dirigé à haute vitesse à travers une fente très fine. Grâce à l'effet Coanda, l'air suit la courbe intérieure de l'anneau, créant ainsi un cône d'air uniforme qui enveloppe complètement la surface de l'objet traversant l'anneau. Ce flux d'air peut être amplifié en utilisant l'air ambiant, ce qui permet une couverture optimale tout en minimisant la consommation d'air comprimé.

Fonctionnement des anneaux de soufflage

Le fonctionnement d'un anneau de soufflage est relativement simple mais extrêmement efficace. En voici les étapes clés :

Entrée d'air comprimé : L'air comprimé pénètre dans l'anneau par une ou plusieurs entrées.
Chambre annulaire : L'air est ensuite dirigé vers une chambre annulaire où il est accéléré, avant d'être expulsé par une fente extrêmement fine.
Effet Coanda : Le flux d'air suit la courbe intérieure de l'anneau grâce à l'effet Coanda, ce qui permet de créer un cône d'air uniforme autour de l'objet.
Amplification du flux : L'anneau utilise également l'air ambiant pour amplifier le flux principal, augmentant ainsi son efficacité tout en réduisant la consommation d'air comprimé.

Ce mécanisme permet à l'anneau de soufflage de générer un flux d'air puissant capable de balayer uniformément toute la surface d'un objet cylindrique ou profilé.

Applications des anneaux de soufflage

Les anneaux de soufflage trouvent leur utilité dans plusieurs secteurs de l'industrie de par leur polyvalence et leur efficacité. Voici quelques-unes des principales applications :

Séchage

L'une des applications les plus courantes des anneaux de soufflage est le séchage des pièces après un processus de lavage ou après un traitement humide tel que le placage ou le laminage. Dans ces cas, il est essentiel que les surfaces soient exemptes d'humidité avant les étapes suivantes du processus industriel.

Exemples d'industries : Fabrication automobile (séchage après peinture), industrie alimentaire (séchage après lavage), industrie pharmaceutique (séchage des tubes médicaux).

Avantages : Séchage rapide et uniforme sans laisser de traces ou résidus.

Refroidissement

Les pièces extrudées ou moulées peuvent sortir des machines à haute température. Un refroidissement rapide est souvent nécessaire pour éviter toute déformation ou détérioration du produit fini. Les anneaux de soufflage sont particulièrement efficaces pour cette tâche car ils peuvent refroidir les surfaces chaudes uniformément tout en minimisant le temps nécessaire pour atteindre une température sûre.

Exemples d'industries : Fabrication plastique (refroidissement des formes extrudées), métallurgie (refroidissement des pièces métalliques).

Avantages : Refroidissement rapide sans contact direct avec la pièce.

Nettoyage

Dans certains environnements industriels, il est crucial d'éliminer la poussière, les débris ou les contaminants avant qu'une pièce ne passe à une étape ultérieure du processus. Les anneaux de soufflage peuvent être utilisés pour nettoyer efficacement ces surfaces grâce à leur flux d'air puissant qui balaie uniformément toute la surface.

Exemples d'industries : Industrie électronique (nettoyage avant assemblage), impression (nettoyage avant impression), fabrication métallique (nettoyage après découpe).

Avantages : Élimination rapide et complète des contaminants sans endommager la surface.

Avantages des anneaux de soufflage

Les ingénieurs et responsables d'achat recherchent souvent des solutions qui allient performance, durabilité et réduction des coûts opérationnels. Les anneaux de soufflage répondent parfaitement à ces exigences grâce aux avantages suivants :

Efficacité énergétique

Les anneaux de soufflage utilisent une petite quantité d'air comprimé pour générer un flux d'air puissant grâce à l'amplification par l'air ambiant. Ce qui permet non seulement une réduction significative de la consommation d'énergie mais aussi une diminution des coûts liés à l'utilisation continue d'air comprimé dans les installations industrielles.

Réduction du bruit

Comparés aux buses classiques positionnées en arc, les anneaux de soufflage sont beaucoup plus silencieux tout en offrant une performance bien supérieure. Outre le gain d'efficacité, cela contribue à améliorer les conditions de travail dans les environnements industriels bruyants.

Facilité d'installation et faible maintenance

Les anneaux de soufflage sont conçus pour être faciles à installer, comme autour des objets cylindriques, grâce à un système d'ouverture facilité par leur structure en deux arcs fixés par vis simples. De plus, ils ne comportent aucune pièce mobile, ce qui réduit considérablement le besoin de maintenance.

Polyvalence

Disponibles dans une large gamme de diamètres et matériaux (aluminium ou acier inoxydable), les anneaux peuvent être adaptés à divers environnements industriels, y compris les plus exigeants, comme ceux exposés à des températures élevées ou à des substances corrosives.

Comment choisir un anneau de soufflage adapté ?

Pour tirer pleinement parti des avantages offerts par un anneau de soufflage, il est essentiel de choisir le modèle adapté aux besoins spécifiques du processus industriel concerné. Voici quelques critères clés à prendre en compte :

Diamètre intérieur : Il doit être suffisamment grand pour permettre le passage libre du produit tout en garantissant une couverture uniforme par le flux d’air. Pour une parfaite efficacité, il est conseillé d'ajoutez au minimum 1,2 cm au diamètre de l’objet à traiter (4 cm maximum ). Vous obtenez ainsi le diamètre intérieur de l’anneau qui vous est nécessaire. Attention, choisir un anneau de soufflage trop grand entrainerait une consommation d’air inutilement trop importante et de ce fait de vous coûter en fonctionnement.
Environnement : L'environnement (corrosif ou non) dans lequel sera installé l'anneau de soufflage décidera le choix du matériau. Si l'aluminium convient dans la majeure partie des cas, l'acier inoxydable s'impose suivant certaines contraintes.
Résistance thermique : Cette contraintes décidera également du choix du matériau et donc du modèle de votre anneau de soufflage. Si vos pièces sont chaudes lors du passage dans l’anneau, assurez-vous que celui-ci puissent résister aux températures élevées (jusqu'à 427°C pour certains modèles en acier inoxydable).

Le recours à certains accessoires vous permettra enfin de tirer le meilleurs de votre anneau de soufflage.

Conclusion

Les anneaux de soufflage sont devenus incontournables dans de nombreuses industries grâce à leur capacité unique à sécher, refroidir et nettoyer efficacement des pièces cylindriques par exemple, sans contact direct ni risque d'endommagement. Leur efficacité énergétique combinée à leur faible niveau sonore et leur facilité d'installation en fait un choix privilégié par les industriels cherchant à optimiser leurs processus tout en réduisant leurs coûts opérationnels.

Pour une étude et un accompagnement personnalisés, faites appel à l’un de nos experts : contact@kermaz-pneumatic.com / 01 69 30 69 80
