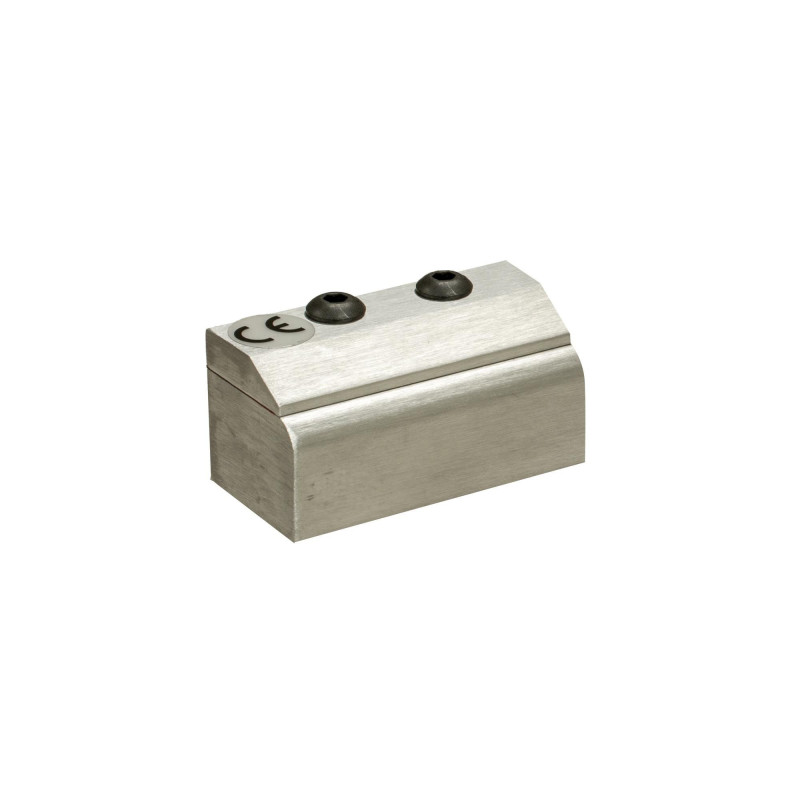

Lames d’air Full-Flow en aluminium

Référence : 2603

175,00 € HT
Lames d’air Full-Flow, vendues seules.
Evolution de la gamme Standard et point d’entrée dans la gamme haute performance d'Exair, les lames d'air Full-Flow offrent un avantage supplémentaire, celui de delivrer un flux d'air sur l'intégralité de la longueur de la lame, permettant de ce fait de reduire l'encombrement de l'installation.

Utilisant l’effet Coanda, elles délivrent un flux d’air perpendiculaire pour nettoyer, sécher ou refroidir des pièces, des bandes ou des convoyeurs. Dans des longueurs de 76 à 914 mm, elles sont d'une faible épaisseure et donc idéales pour les espaces restreints. Mieux, le flux qu’elles délivrent dans un rapport de 30:1, l’est sur la totalité de leur longueur !

Consommation d’air par 25 mm à 5,5 bar : 88 l/mn
Longueur du flux : 76 à 914 mm
Flux sur 100 % de la longueur : Oui
Ratio d’amplification d’air : 30:1
Niveau sonore à 5,5 bar : 80 dB
Entrées d’air : Arrière
Applications : nettoyage, soufflage, séchage, refroidissement.

Longueur (mm)

Contenu +
1 lame d'air
Applications +
Nettoyage, séchage, refroidissement
Accessoires +
Système de montage universel pour lames d'air - Le modèle 9060, Système de montage universel pour lames d'air, est utilisé pour assurer un positionnement sécurisé et précis de toutes les lames d'air EXAIR. La lame d'air peut être déplacée rapidement et facilement à proximité de la pièce pour améliorer son efficacité. Elle peut être montée sur le dessus ou le dessous de la plupart des lames d'air (Super lame d'air, Standard lame d'air et Full-Flow lame d'air). Le système de montage universel est construit en acier inoxydable durable, adapté à une variété d'applications industrielles. Le système de montage peut également être utilisé avec les éliminateurs de statique EXAIR. Pour la Super lame d'air ionique, il peut être monté sur le dessus. Le montage inférieur est possible sur les Super lames d'air ioniques de 18" (457 mm) ou plus. Pour la lame d'air ionique standard, elle peut être montée sur le dessus pour toutes les longueurs. Le montage inférieur est possible pour les lames d'air ioniques standards de 9" (229 mm) ou plus. Le système de montage universel peut être articulé dans n'importe quelle position et offre une extension maximale de 30" (762 mm). Un trou de 1/2" de diamètre est nécessaire pour le montage. Alternativement, le boulon peut être vissé directement dans un trou taraudé de 1/2"-13. Pour les lames d'air de 24" (610 mm) à 54" (1372 mm), utilisez deux systèmes de montage universels. Pour les lames de 55" (1397 mm) à 71" (1803 mm), utilisez trois systèmes. Pour les lames de 72" (1829 mm) à 95" (2413 mm), utilisez quatre systèmes. Pour les lames de 96" (2438 mm) ou plus, utilisez cinq systèmes.

Kits de plomberie pour lames d'air - Les Super lames d'air de 24" (610 mm) ou plus doivent être alimentées en air comprimé via plusieurs entrées sur la lame. Les kits de plomberie pour lames d'air évitent de devoir chercher les raccords appropriés ou d'utiliser des lignes d'alimentation en air sous-dimensionnées. Ils fournissent des tuyaux ou conduits d'air comprimé et des raccords de taille appropriée pour connecter les entrées d'air comprimé au bas ou aux extrémités, assurant ainsi des performances optimales. Les kits de plomberie pour Super lames d'air en aluminium incluent un manomètre pour surveiller la pression à la Super lame d'air, indiquant une alimentation en air correcte. Ils incluent également un tuyau en nitrile/PVC et des raccords en laiton. Les kits de plomberie pour Super lames d'air en acier inoxydable incluent des tuyaux en acier inoxydable 316 coupés sur mesure et des raccords, et fonctionnent également sur les Super lames d'air en PVDF.

Kits de fixation par brides - Certaines applications nécessitent des Super lames d'air de plus de 108" (2743 mm) de longueur. Des kits de fixation par brides, permettant de joindre deux Super lames d'air ensemble, sont disponibles. Le kit inclut deux plaques rigides ainsi que les vis d'assemblage. La plaque inférieure est équipée d'un trou pour accéder aux entrées d'air comprimé situées en dessous. Tous les modèles incluent des vis en acier inoxydable.

Jeux de cales pour lames d'air - L'air comprimé est expulsé à travers un espace dans la lame d'air, lequel est réglé avec une cale. La force et le débit peuvent être augmentés en ajoutant des cales. Les jeux de cales pour Super lames d'air en aluminium incluent une cale en plastique ambre de 0,03 mm (0.001"), une cale verte de 0,08 mm (0.003") et une cale beige de 0,10 mm (0.004"). Une cale rouge de 0,05 mm (0.002") est installée par défaut dans la Super lame d'air. Les jeux de cales pour Super lames d'air en acier inoxydable incluent trois cales en acier inoxydable de 0,05 mm (0.002"). Les jeux de cales pour Super lames d'air en PVDF incluent trois cales en PTFE de 0,05 mm (0.002").
Performances +
Matériaux
Aluminium
Longueur du flux (mm)
76 à 914
Vitesse du flux d'air à 152 mm et 5.5 bar (m/s)
50,8
Force par 25 mm à 152 mm et 5.5 bar (g)
65
Niveau sonore à 5.5 bar (dB)
80
Cale standard (rouge) (mm)
0,05
Emplacements Entrées d'air
Arrière
Dimensions (mm) Hauteur x Profondeur
37x45
Livrés en standard
Bouchons d'entrée d'air
Compléments
Bras de montage universel, filtres décanteurs, régulateurs de pression, filtres déshuileurs, électrovannes, contrôleurs de débit électronique (EFC), jeux de cales
Flux
Effect coanda
Flux sur toute la longueur
Oui
Rapport d'amplification
30:1
Filetage entrées d’air
1/4 FNPT/FBSP
Comment ça marche +
L'air comprimé entre (1) dans la chambre de la Super lame d'air. Le flux est dirigé dans une fine fente qui s'étend sur toute la longueur de la Lame d'air Full-Flow. Ce flux d'air principal adhère au profil Coanda (3), ce qui le fait pivoter de 90° et dirige le flux le long de la surface de la Lame d’air. Le flux principal commence immédiatement à aspirer l'air ambiant environnant (4), dans un rapport d'amplification de 30:1 à une distance de 152 mm.
