Kits deluxe Super lame d'air en inox 316

Référence : 110203SSDX-316

3 115,00 € HT

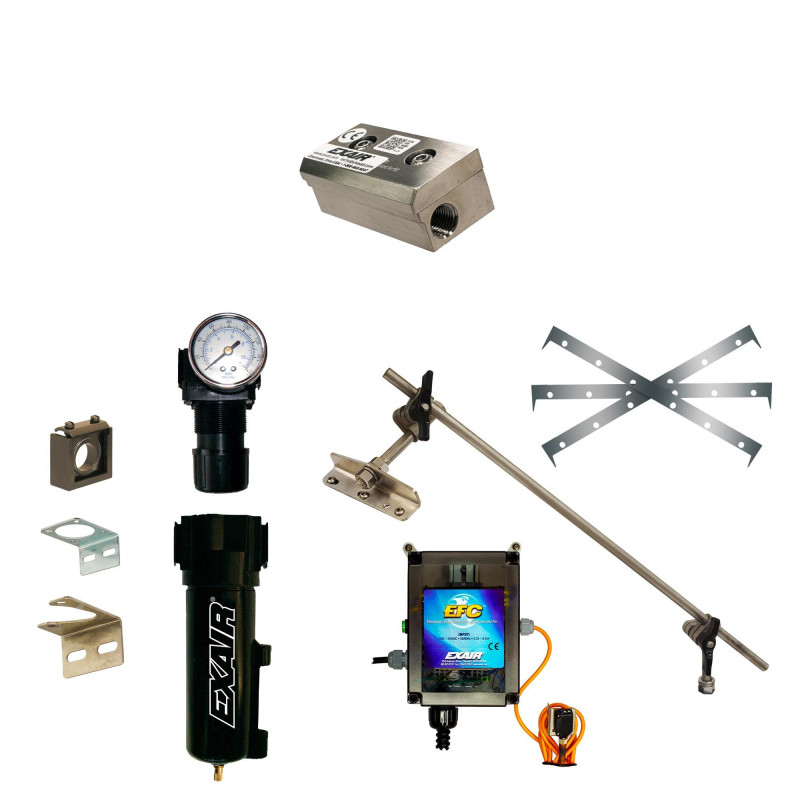

Super lame d'air en inox 316 + régulateur de débit électronique (EFC) + système de montage universel + jeu de cales + filtre séparateur + régulateur de pression avec coupleur.
Les Kits deluxe sont composés d'une Super lame d'air en inox 316, d'un régulateur de débit électronique (EFC) et d'un système de montage universel, en plus du kit de base (un jeu de cales, un filtre séparateur et un régulateur de pression avec coupleur).
Longueur (mm)

Contenu +
1 lame d'air Standard en aluminium, 1 régulateur de débit électronique (EFC), 1 système de montage universel, 1 jeu de cales, 1 filtre séparateur, 1 régulateur de pression avec coupleur.
Applications +
Nettoyage, séchage, refroidissement
Avantages +
• Silencieux : 69 dBA pour la plupart des applications
• Faible consommation d'air
• Amplification d'air de 40:1
• Flux d'air uniforme sur toute la longueur
• Force et débit variables
• Sans pièces mobiles : pas d’entretien requis
• Installation facile : entrées d'air comprimé aux deux extrémités et en dessous
• Compact, robuste, et facile à installer
• Quincaillerie encastrée
• Longueurs standards jusqu'à 2743 mm en aluminium, acier inoxydable 303 et 316 (pour des températures jusqu'à 427°C, traitement alimentaire ou environnements corrosifs), et PVDF jusqu'à 1372 mm pour une résistance supérieure à la corrosion
• Longueurs spéciales disponibles sur demande
• Mise en place possible de systèmes de flux d'air ininterrompu de longueurs illimitées
Accessoires +
Kits de plomberie pour lames d'air - Les Super lames d'air de 24" (610 mm) ou plus doivent être alimentées en air comprimé via plusieurs entrées sur la lame. Les kits de plomberie pour lames d'air vous évitent de chercher les raccords appropriés ou d'utiliser des conduites d'alimentation en air sous-dimensionnées. Ils fournissent des tuyaux ou conduits d'air comprimé et des raccords de taille adéquate pour connecter les entrées d'air comprimé au bas ou aux extrémités, afin d'assurer des performances optimales. Les kits de plomberie pour Super lames d'air en aluminium incluent un manomètre pour surveiller la pression à la Super lame d'air, garantissant une alimentation en air correcte. Ils incluent également un tuyau en nitrile/PVC et des raccords en laiton. Les kits de plomberie pour Super lames d'air en acier inoxydable incluent des tuyaux en acier inoxydable 316 coupés sur mesure et des raccords, et fonctionnent également sur les Super lames d'air en PVDF.

Kits de fixation par brides - Certaines applications nécessitent des Super lames d'air de plus de 108" (2743 mm) de longueur. Des kits de fixation par brides, permettant de relier deux Super lames d'air ensemble, sont disponibles. Le kit inclut deux plaques rigides ainsi que les vis de montage. La plaque inférieure est équipée d'un trou pour accéder aux entrées d'air comprimé situées en dessous. Tous les modèles incluent des vis en acier inoxydable.
Performances +
Matériaux
Inox 316
Longueur du flux (mm)
76 à 2 743
Vitesse du flux d'air à 152 mm et 5.5 bar (m/s)
55,9
Force par 25 mm à 152 mm et 5.5 bar (g)
71
Niveau sonore à 5.5 bar (dB)
69
Cale standard (rouge) (mm)
0,05
Emplacements Entrées d'air
Extrémités et dessous
Dimensions (mm) Hauteur x Profondeur
37x45
Livrés en standard
Bouchons d’entrées d’air
Compléments
Kit alimentation en air, bras de montage
EFC (contrôleur de débit électronique)
Inclus
Système de montage
Inclus
Flux
Laminaire
Flux sur toute la longueur
Oui
Rapport d'amplification
40:1
Filetage entrées d’air
1/4 FNPT/FBSP
Comment ça marche +
L'air comprimé entre (1) dans la chambre de la Super lame d'air. Le flux est dirigé dans une fine fente. Lorsque le flux principal sort par la fine fente (2), il suit la surface plane qui l’oriente en parfaite ligne droite. Cela crée une lame d'air uniforme sur toute la longueur de la Super lame d'air. La perte de vitesse est minimisée et la force est maximisée, car l'air ambiant (3) est aspiré dans le flux principal dans un rapport de 40:1. Le résultat est un flux d'air laminaire bien définie, telle une lame, à la force percutante et au cisaillement minimal.
